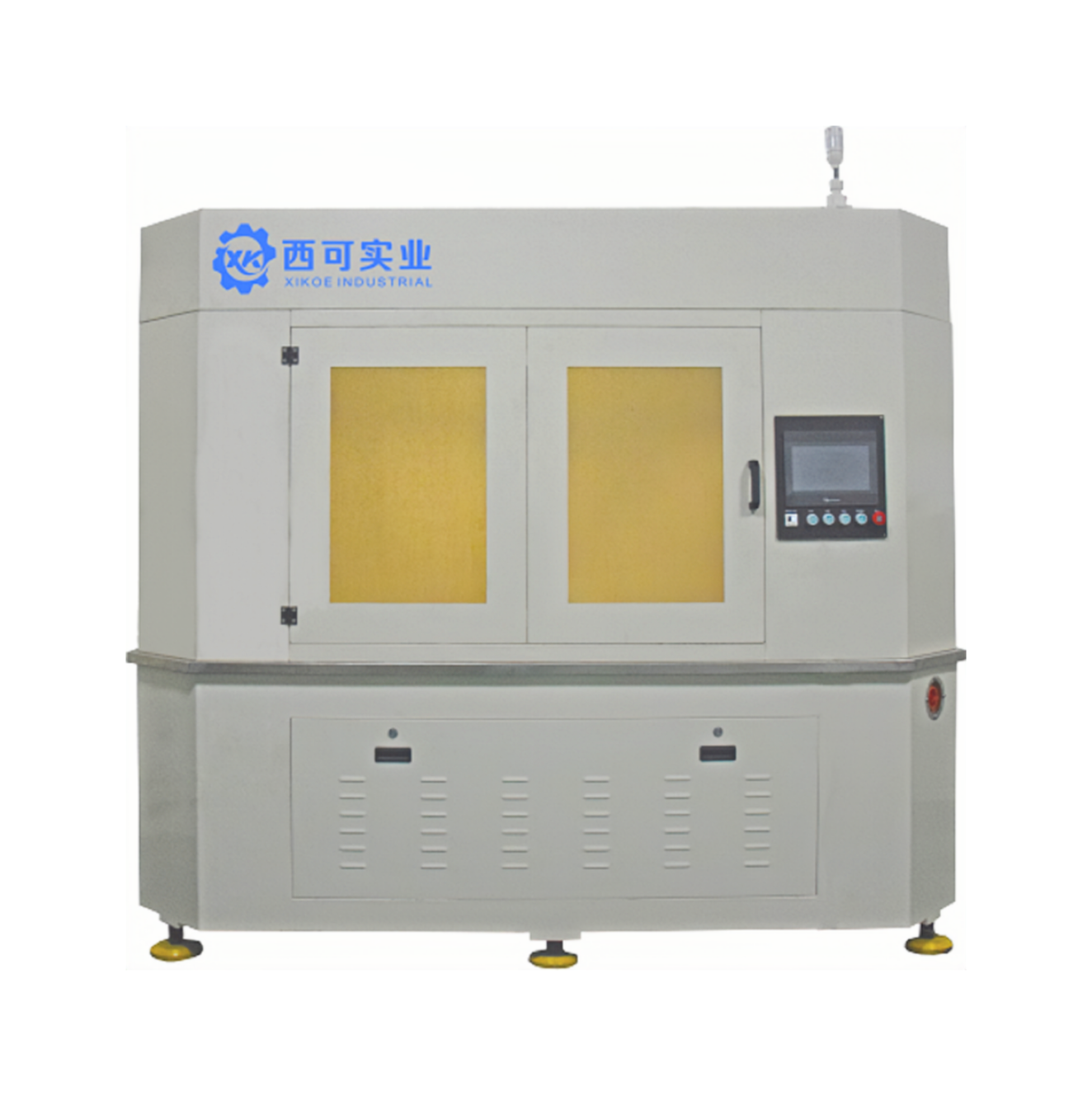

自動曲面掃光機
QM7836-4M
CZ2626-6G
設備特點
1.工 作 效 率 高 , 三 工 位 六 個 拋 光 頭 同 時 作 業 , 同 時 還 有 一 個 工位 可 以 取 換 玻 璃 。
2.每 個 滾 筒 都 配 備 有 X、 Y、 Z 軸 , 滾 筒 運 動 可 通 過 軌 跡 控 制 ,通 過 旋 轉 電 機 電 流 來 控 制 壓 力 , 能 有 效 防 止 加 工 時 產 生 的 抖 動 , 提高 加 工 產 品 品 質 。
3.通 過 Y 軸 和 θ旋 轉 軸 小 幅 度 的 擺 動 將 玻 璃 拋 光 軌 跡 打 亂 ,能 提高 玻 璃 的 良 率 。
4.最 終 方 案 中 , 滾 筒 運 行 路 徑 能 根 據 玻 璃 的 尺 寸 而 定 , 并 且 每 個 工 位 中 滾 筒 毛 刷 可 選 擇 不 同 材 料 , 實 現 在 同 一 設 備 中 完 成 粗 拋 到精 拋 三 種 工 藝 拋 光 。
5.滾 筒 通 過 壓 力 控 制 , 結 合 精 密 比 例 閥 進 行 精 度 定 位 , 從 而 實現 自 動 補 償 耗 材 的 損 耗 高 度 的 功 能 , 使 得 加 工 產 品 品 質 更 穩 定 。 轉速 以 及 運 動 速 度 可 根 據 產 品 品 質 需 求 進 行 調 整 。
6.下 盤 設 有 四 個 工 件 擺 放 位 , 三 個 擺 放 位 在 工 作 , 另 一 個 擺 放位 可 在 設 備 運 行 時 正 常 取 放 玻 璃 , 可 讓 設 備 長 時 間 運 行 不 停 機 , 極大 的 提 高 了 設 備 的 生 產 效 率
設備規格
外形尺寸
約 2600*2600*2470mm
設備重量
藥 4500KG
功率
約 25.2KW
拋光電機功率
2KW*6
配1: 7 減速機
拋光軸轉速
0-430rpm
換位電機功率
1.5KW*1
齒輪減速機,配蝸桿減速機
換位軸轉速
0-3r/m in
X 電機功率
0.75KW*3
配1:10 減速機
Y 電機功率
2KW*3
齒輪減速機
Z軸升降氣缸
SC100*300-5
電機功率
0.75KW*4
配 1:10 減速器
放料盤規格
900*350
年模加工數量
lpcs
視產品尺寸決定
滾簡規格
膠絲、磨皮、膠絲磨皮混合地鞋
可根據需求定制
最大加工尺寸
900*350mm
適用產品形狀
車載大型曲面玻璃
